Bi-Concave Lenses
Bi-Concave Lenses VER PRODUCTOS Bi-Concave Lenses SOLICITAR PRESUPUESTO

Bi-Concave Lenses

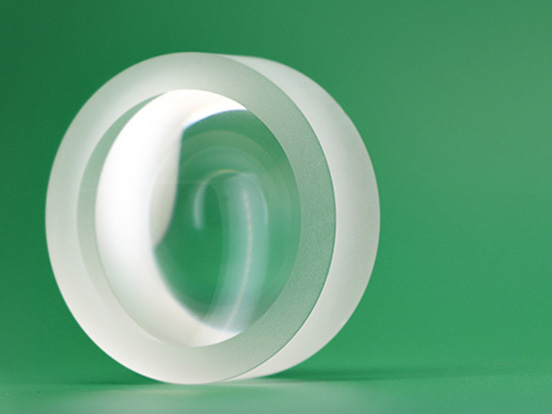

Una lente bi-cóncava presenta superficies cóncavas en ambos lados, similar a una lente plano cóncava, y es una lente con longitud focal negativa. Al difundir la luz incidente paralela hacia el exterior, las lentes bi-cóncavas tienen radios de curvatura iguales en ambas caras, y se utilizan para difundir la luz incidente o para aumentar la longitud focal de un sistema óptico existente.   La imagen producida por una lente bi-cóncava siempre es una imagen virtual, erecta y más pequeña que el objeto, por lo que las lentes bi-cóncavas se utilizan principalmente para corregir la miopía. Además, pueden emplearse en sistemas de expansión de haz y proyección.


La CLZ Optical Co., Ltd. dispone en stock de lentes Bi-Concavas con diámetros que van de 10 mm a 250 mm y una amplia gama de longitudes focales para satisfacer sus necesidades. También podemos personalizar componentes ópticos según sus requisitos utilizando una variedad de materiales ópticos, como vidrio óptico, sílice fundida, silicio.


Póngase en contacto con nuestro equipo de ventas.

Para obtener un presupuesto para sus necesidades personalizadas, envíenos su plano o especificación.

CUSTOM OPTIONS >

CUSTOM COATING OPTIONS >

EDGING & BLACKEN OPTION >

See Also >

Materiales:                                Vidrio Óptico, Silicio Fundido y Silicio       Dimensiones:                            Diámetros de 10 mm a 250 mm   Terminación de Borde:             Ennegrecida   Superficies:                               80-50 a 20-10 Escratch dig (Clasificación de Arañazos y Picaduras)   Centración:                                Hasta 30 segundos   Irregularidad:                             Hasta 1/10 de onda   Opciones de Recubrimiento:   Recubrimientos AR de capa única y multicapa

Recubrimiento de flúoruro de magnesio monocapa   Antireflectante de banda ancha (BBAR)   Recubrimiento AR de longitud de onda única (recubrimiento V)   Recubrimiento AR de doble banda (recubrimiento W)

Podemos modificar el diámetro de las lentes y ennegrecer el borde en ópticos de stock para satisfacer sus requisitos.

 Esto permite lograr:   - El diámetro del óptico de stock se reduce de grande a pequeño con tolerancias de diámetro más estrictas.   - La zona recubierta es un recubrimiento continuo que se extiende hasta los bordes del componente óptico. (Borde después del recubrimiento)   - Las lentes ennegrecidas en el borde, o lentes envasadas con tinta, minimizan la luz de refuerzo dentro de un sistema óptico.




Contáctenos para obtener descuentos en piezas en stock superiores a 10 unidades y cantidades por volumen/OEM.

N.º de tipo Ficha técnica MaterialDiameter (mm)CoatingEFL (mm)CT (mm)
L‐DC006015076Z PDF > BK7 or equivalent 75.00 BBAR Ravg<0.5% AT 750-1500nm -2.50
Añadir al presupuesto
L‐DC0060150075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.5% AT 750-1500nm -2.50
Añadir al presupuesto
L-DC0061000050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.5% AT 750-1500nm -2.50
Añadir al presupuesto
L-DC0060600050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.5% AT 750-1500nm -2.00
Añadir al presupuesto
L-DC0060200038 PDF > BK7 or equivalent 38.00 BBAR Ravg<0.5% AT 750-1500nm -2.00
Añadir al presupuesto
L-DC0060200030 PDF > BK7 or equivalent 30.00 BBAR Ravg<0.5% AT 750-1500nm -2.00
Añadir al presupuesto
L-DC0060400025 PDF > BK7 or equivalent 25.00 BBAR Ravg<0.5% AT 750-1500nm -1.50
Añadir al presupuesto
L‐DC006007512Z PDF > BK7 or equivalent 12.70 BBAR Ravg<0.5% AT 750-1500nm -2.50
Añadir al presupuesto
L‐DC005015076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.5% AT 630-1100nm -2.50
Añadir al presupuesto
L‐DC0050150075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.5% AT 630-1100nm -2.50
Añadir al presupuesto
L-DC0051000050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.5% AT 630-1100nm -2.50
Añadir al presupuesto
L-DC0050600050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.5% AT 630-1100nm -2.00
Añadir al presupuesto
L-DC0050200038 PDF > BK7 or equivalent 38.00 BBAR Ravg<0.5% AT 630-1100nm -2.00
Añadir al presupuesto
L-DC0050200030 PDF > BK7 or equivalent 30.00 BBAR Ravg<0.5% AT 630-1100nm -2.00
Añadir al presupuesto
L-DC0050400025 PDF > BK7 or equivalent 25.00 BBAR Ravg<0.5% AT 630-1100nm -1.50
Añadir al presupuesto
L‐DC005007512Z PDF > BK7 or equivalent 12.70 BBAR Ravg<0.5% AT 630-1100nm -2.50
Añadir al presupuesto
L‐DC004015076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.8% AT 400-900nm -2.50
Añadir al presupuesto
L‐DC0040150075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.8% AT 400-900nm -2.50
Añadir al presupuesto
L-DC0041000050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.8% AT 400-900nm -2.50
Añadir al presupuesto
L-DC0040600050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.8% AT 400-900nm -2.00
Añadir al presupuesto
L-DC0040200038 PDF > BK7 or equivalent 38.00 BBAR Ravg<0.8% AT 400-900nm -2.00
Añadir al presupuesto
L-DC0040200030 PDF > BK7 or equivalent 30.00 BBAR Ravg<0.8% AT 400-900nm -2.00
Añadir al presupuesto
L-DC0040400025 PDF > BK7 or equivalent 25.00 BBAR Ravg<0.8% AT 400-900nm -1.50
Añadir al presupuesto
L‐DC004007512Z PDF > BK7 or equivalent 12.70 BBAR Ravg<0.8% AT 400-900nm -2.50
Añadir al presupuesto
L‐DC003015076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.35% AT 420-680nm -2.50
Añadir al presupuesto
L‐DC0030150075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.35% AT 420-680nm -2.50
Añadir al presupuesto
L-DC0031000050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.35% AT 420-680nm -2.50
Añadir al presupuesto
L-DC0030600050 PDF > BK7 or equivalent 50.00 BBAR Ravg<0.35% AT 420-680nm -2.00
Añadir al presupuesto
L-DC0030200038 PDF > BK7 or equivalent 38.00 BBAR Ravg<0.35% AT 420-680nm -2.00
Añadir al presupuesto
L-DC0030200030 PDF > H-K51 30.00 BBAR Ravg<0.35% AT 420-680nm -2.00
Añadir al presupuesto
L-DC0030400025 PDF > BK7 or equivalent 25.00 BBAR Ravg<0.35% AT 420-680nm -1.50
Añadir al presupuesto
L‐DC003007512Z PDF > BK7 or equivalent 12.70 BBAR Ravg<0.35% AT 420-680nm -2.50
Añadir al presupuesto
L‐DC002015076Z PDF > BK7 or equivalent 76.20 MgF2 AT 550nm -2.50
Añadir al presupuesto
L‐DC0020150075 PDF > BK7 or equivalent 75.00 MgF2 AT 550nm -2.50
Añadir al presupuesto
L-DC0021000050 PDF > BK7 or equivalent 50.00 MgF2 AT 550nm -2.50
Añadir al presupuesto
L-DC0020600050 PDF > BK7 or equivalent 50.00 MgF2 AT 550nm -2.00
Añadir al presupuesto
L-DC0020200038 PDF > BK7 or equivalent 38.00 MgF2 AT 550nm -2.00
Añadir al presupuesto
L-DC0020200030 PDF > BK7 or equivalent 30.00 MgF2 AT 550nm -2.00
Añadir al presupuesto
L-DC0020400025 PDF > BK7 or equivalent 25.00 MgF2 AT 550nm -1.50
Añadir al presupuesto
L‐DC002007512Z PDF > BK7 or equivalent 12.70 MgF2 AT 550nm -2.50
Añadir al presupuesto
L‐DC001015076Z PDF > BK7 or equivalent 76.20 Uncoated -2.50
Añadir al presupuesto
L‐DC0010150075 PDF > BK7 or equivalent 75.00 Uncoated -2.50
Añadir al presupuesto
L-DC0011000050 PDF > BK7 or equivalent 50.00 Uncoated -2.50
Añadir al presupuesto
L-DC0010600050 PDF > BK7 or equivalent 50.00 Uncoated -2.00
Añadir al presupuesto
L-DC0010200038 PDF > BK7 or equivalent 38.00 Uncoated -2.00
Añadir al presupuesto
L-DC0010200030 PDF > BK7 or equivalent 30.00 Uncoated -2.00
Añadir al presupuesto
L-DC0010400025 PDF > BK7 or equivalent 25.00 Uncoated -1.50
Añadir al presupuesto
L-DC001007512Z PDF > BK7 or equivalent 12.70 Uncoated -2.50
Añadir al presupuesto
