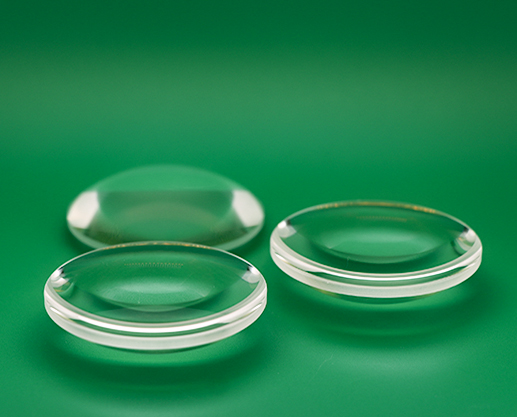

Bi-Convex Lenses
Bi-Convex Lenses VER PRODUCTOS Bi-Convex Lenses SOLICITAR PRESUPUESTO

Bi-Convex Lenses

Una lente bi-convexa con longitud focal positiva es una lente biconvexa con una superficie incidente y otra emergente, caracterizada por una longitud focal más larga en el centro de la superficie de la lente y una longitud focal más corta en los extremos de la superficie de la lente. Es ideal para situaciones en las que el objeto y la imagen se localizan en lados opuestos de la lente y la relación entre la imagen y la distancia del objeto (relación conjugada) se encuentra entre 0,2 y 5.   Las lentes bi-convexas se utilizan principalmente para converger la luz procedente de fuentes puntuales o para transmitir imágenes a otros sistemas ópticos. También se emplean comúnmente en la fabricación de instrumentos ópticos como telescopios y microscopios.


La CLZ Optical Co., Ltd. tiene en stock lentes Bi-Convexas con diámetros que van de 10 mm a 250 mm y una amplia gama de longitudes focales para satisfacer sus necesidades. También podemos personalizar componentes ópticos según sus requisitos utilizando una variedad de materiales ópticos, como vidrio óptico, sílice fundida, silicio.


Póngase en contacto con nuestro equipo de ventas.

Para obtener un presupuesto para sus necesidades personalizadas, envíenos su plano o especificación.

CUSTOM OPTIONS >

CUSTOM COATING OPTIONS >

EDGING & BLACKEN OPTION >

See Also >

Materiales:                                 Vidrio óptico, sílice fundida y silicio

Dimensiones:                            Diametros de 10mm a 250mm

Edge Finish:                              Carbonizado

Superficies:                               80-50 to 20-10 Scratch dig

Centración:                                A 30 segundos

Irregularidad:                             A 1/10 ondas

Opciones de recubrimiento:     Recubrimientos antirreflejo de una sola y múltiples capas


-Capa de fluoruro de magnesio de una sola capa

-Antirreflejo de banda ancha (BBAR)

-Capa antirrefleja de una sola longitud de onda (Capa V)

-Capa antirrefleja de doble banda (Capa W)


Podemos modificar el diámetro de las lentes y el borde en negro de los ópticos en stock para satisfacer sus requisitos.

Esto puede lograr:

El diámetro óptico del stock de mayor a menor y tolerancia de diámetro más estricta.

Área recubierta es un recubrimiento continuo que se extiende hasta los bordes del componente óptico. (Borde después del recubrimiento)

Lentes con bordes oscurecidos o lentes tinteados minimizan la luz extraviada dentro de un sistema óptico.


Contáctenos para obtener descuentos en piezas en stock superiores a 10 unidades y cantidades por volumen/OEM.

N.º de tipo Ficha técnica MaterialDiameter (mm)CoatingEFL (mm)CT (mm)
L‐DX0060750100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.5% AT 750-1500nm 750.00 8.20
Añadir al presupuesto
L‐DX0060200100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.5% AT 750-1500nm 200.00 16.30
Añadir al presupuesto
L‐DX0060100100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.5% AT 750-1500nm 100.00 32.70
Añadir al presupuesto
L‐DX006075076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.5% AT 750-1500nm 750.00 5.30
Añadir al presupuesto
L‐DX006010076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.5% AT 750-1500nm 100.00 18.05
Añadir al presupuesto
L‐DX0060750075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.5% AT 750-1500nm 750.00 5.30
Añadir al presupuesto
L‐DX0060064040 PDF > BK7 or equivalent 40.00 BBAR Ravg<0.5% AT 750-1500nm 64.00 8.30
Añadir al presupuesto
L‐DX006012525Z PDF > BK7 or equivalent 25.40 BBAR Ravg<0.5% AT 750-1500nm 125.00 4.25
Añadir al presupuesto
L-DX006005012Y PDF > BK7 or equivalent 12.50 BBAR Ravg<0.5% AT 750-1500nm 50.00 2.30
Añadir al presupuesto
L‐DX0050750100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.5% AT 630-1100nm 750.00 8.20
Añadir al presupuesto
L‐DX0050200100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.5% AT 630-1100nm 200.00 16.30
Añadir al presupuesto
L‐DX0050100100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.5% AT 630-1100nm 100.00 32.70
Añadir al presupuesto
L‐DX005010076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.5% AT 630-1100nm 100.00 18.05
Añadir al presupuesto
L‐DX005075076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.5% AT 630-1100nm 750.00 5.30
Añadir al presupuesto
L‐DX0050750075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.5% AT 630-1100nm 750.00 5.30
Añadir al presupuesto
L‐DX0050064040 PDF > BK7 or equivalent 40.00 BBAR Ravg<0.5% AT 630-1100nm 64.00 8.30
Añadir al presupuesto
L‐DX005012525Z PDF > BK7 or equivalent 25.40 BBAR Ravg<0.5% AT 630-1100nm 125.00 4.25
Añadir al presupuesto
L-DX005005012Y PDF > BK7 or equivalent 12.50 BBAR Ravg<0.5% AT 630-1100nm 50.00 2.30
Añadir al presupuesto
L‐DX0040750100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.8% AT 400-900nm 750.00 8.20
Añadir al presupuesto
L‐DX0040200100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.8% AT 400-900nm 200.00 16.30
Añadir al presupuesto
L‐DX0040100100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.8% AT 400-900nm 100.00 32.70
Añadir al presupuesto
L‐DX004075076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.8% AT 400-900nm 750.00 5.30
Añadir al presupuesto
L‐DX004010076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.8% AT 400-900nm 100.00 18.50
Añadir al presupuesto
L‐DX0040750075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.8% AT 400-900nm 750.00 5.30
Añadir al presupuesto
L‐DX0040064040 PDF > BK7 or equivalent 40.00 BBAR Ravg<0.8% AT 400-900nm 64.00 8.30
Añadir al presupuesto
L‐DX004012525Z PDF > BK7 or equivalent 25.40 BBAR Ravg<0.8% AT 400-900nm 125.00 4.25
Añadir al presupuesto
L-DX004005012Y PDF > -12.50 BBAR Ravg<0.8% AT 400-900nm 50.00 2.30
Añadir al presupuesto
L‐DX0030750100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.35% AT 420-680nm 750.00 8.20
Añadir al presupuesto
L‐DX0030200100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.35% AT 420-680nm 200.00 16.30
Añadir al presupuesto
L‐DX0030100100 PDF > BK7 or equivalent 100.00 BBAR Ravg<0.35% AT 420-680nm 100.00 32.70
Añadir al presupuesto
L‐DX003075076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.35% AT 420-680nm 750.00 5.30
Añadir al presupuesto
L‐DX003010076Z PDF > BK7 or equivalent 76.20 BBAR Ravg<0.35% AT 420-680nm 100.00 18.05
Añadir al presupuesto
L‐DX0030750075 PDF > BK7 or equivalent 75.00 BBAR Ravg<0.35% AT 420-680nm 750.00 5.30
Añadir al presupuesto
L‐DX0030064040 PDF > BK7 or equivalent 40.00 BBAR Ravg<0.35% AT 420-680nm 64.00 8.30
Añadir al presupuesto
L‐DX003012525Z PDF > BK7 or equivalent 25.40 BBAR Ravg<0.35% AT 420-680nm 125.00 4.25
Añadir al presupuesto
L-DX003005012Y PDF > BK7 or equivalent 12.50 BBAR Ravg<0.35% AT 420-680nm 50.00 2.30
Añadir al presupuesto
L‐DX0020750100 PDF > BK7 or equivalent 100.00 MgF2 AT 550nm 750.00 8.20
Añadir al presupuesto
L‐DX0020200100 PDF > BK7 or equivalent 100.00 MgF2 AT 550nm 200.00 16.30
Añadir al presupuesto
L‐DX0020100100 PDF > BK7 or equivalent 100.00 MgF2 AT 550nm 100.00 32.70
Añadir al presupuesto
L‐DX002075076Z PDF > BK7 or equivalent 76.20 MgF2 AT 550nm 750.00 5.30
Añadir al presupuesto
L‐DX002010076Z PDF > BK7 or equivalent 76.20 MgF2 AT 550nm 100.00 18.05
Añadir al presupuesto
L‐DX0020750075 PDF > BK7 or equivalent 75.00 MgF2 AT 550nm 750.00 5.30
Añadir al presupuesto
L‐DX0020064040 PDF > BK7 or equivalent 40.00 MgF2 AT 550nm 64.00 8.30
Añadir al presupuesto
L‐DX002012525Z PDF > BK7 or equivalent 25.40 MgF2 AT 550nm 125.00 4.25
Añadir al presupuesto
L-DX002005012Y PDF > BK7 or equivalent 12.50 MgF2 AT 550nm 50.00 2.30
Añadir al presupuesto
L‐DX0010750100 PDF > BK7 or equivalent 100.00 Uncoated 750.00 8.20
Añadir al presupuesto
L‐DX0010200100 PDF > BK7 or equivalent 100.00 Uncoated 200.00 16.30
Añadir al presupuesto
L‐DX0010100100 PDF > BK7 or equivalent 100.00 Uncoated 100.00 32.70
Añadir al presupuesto
L‐DX001075076Z PDF > BK7 or equivalent 750.00 Uncoated 750.00 5.30
Añadir al presupuesto
L‐DX001010076Z PDF > BK7 or equivalent 76.20 Uncoated 100.00 18.05
Añadir al presupuesto
L‐DX0010750075 PDF > BK7 or equivalent 75.00 Uncoated 750.00 5.30
Añadir al presupuesto
L‐DX0010064040 PDF > BK7 or equivalent 40.00 Uncoated 64.00 8.30
Añadir al presupuesto
L‐DX001012525Z PDF > BK7 or equivalent 25.40 Uncoated 125.00 4.25
Añadir al presupuesto
L-DX001005012Y PDF > BK7 or equivalent 12.50 Uncoated 50.00 2.30
Añadir al presupuesto
Añadir a la lista de presupuestos

Comprar por

Diameter (mm)

0 200

Aceptar

EFL (mm)

0 1000

Aceptar

Material

BK7 or equivalent
UVFS
H-F4
H-K51

Coating

Uncoated
MgF2 AT 550nm
BBAR Ravg<0.35% AT 420-680nm
BBAR Ravg<0.8% AT 400-900nm
BBAR Ravg<0.5% AT 630-1100nm
BBAR Ravg<0.5% AT 750-1500nm

Categorías relacionadas

CLZ Optics Co., Ltd. ofrece una amplia gama de lentes biconvexas adaptadas a sus necesidades específicas

Nuestro catálogo de productos abarca una variedad de lentes biconvexas:

Lentes Biconvexas Sin Recubrir

Estas lentes son procesadas ópticamente con precisión y son adecuadas para diversos experimentos y aplicaciones ópticas básicas. Podemos proporcionar opciones sin recubrir o con recubrimiento específico según los requisitos del cliente, para satisfacer necesidades de aplicación de alto rendimiento y más complejas.

Lentes Biconvexas Recubiertas

  • Lentes Biconvexas Recubiertas con Monocapa de Fluoruro de Magnesio (adecuadas para 400-700nm de luz visible)

  • Lentes Biconvexas Recubiertas con Antirreflectante de Banda Ancha (BBAR) (adecuadas para 420-680nm)

  • Lentes Biconvexas Recubiertas con Antirreflectante de Banda Ancha (BBAR) (adecuadas para 400-1000nm, VIS-NIR-1)

  • Lentes Biconvexas Recubiertas con Antirreflectante de Banda Ancha (BBAR) (adecuadas para 630-1100nm, NIR-1)

  • Lentes Biconvexas Recubiertas con Antirreflectante de Banda Ancha (BBAR) (adecuadas para 1050-1700nm, VIS-NIR-2)

Servicios de Personalización y Recubrimiento

Además de nuestro catálogo de productos estándar, CLZ Optics Co., Ltd. ofrece lentes biconvexas personalizadas y servicios de recubrimiento para satisfacer sus requisitos únicos. Nuestro equipo de expertos trabajará de cerca con usted para garantizar que obtenga lentes que cumplan con sus especificaciones de rendimiento, requisitos de recubrimiento y otros parámetros clave.

Aplicaciones de las Lentes Biconvexas

  • Lentes para Microscopios: Las lentes biconvexas se utilizan a menudo como lentes de objetivo o ocular para lograr una observación ampliada de objetos diminutos. La selección y ajuste de parámetros como longitud focal, distancia objetiva y distancia imagen tienen un impacto decisivo en la claridad y amplificación de la imagen.

  • Lentes para Telescopios: Las lentes biconvexas también son adecuadas para telescopios, permitiendo una observación clara de objetos distantes.

  • Lentes para Fotografía: En los lentes de cámara, las lentes biconvexas se utilizan para enfocar y ajustar las imágenes, garantizando la calidad de la grabación.

  • Lentes para Proyectores: Las lentes biconvexas se utilizan para enfocar las fuentes de luz y proyectar imágenes en pantallas, atendiendo a las necesidades de enseñanza y conferencias.

  • Investigación Científica y Experimentos: En física experimental e investigación óptica, las lentes biconvexas se utilizan frecuentemente para manipular y controlar la propagación de haces de luz y lograr objetivos de investigación específicos.
