Lente HRFZ-Si THz
Las lentes hemisféricas de silicio en el rango terahertz son un tipo de lente utilizada en la banda terahertz. Estas lentes hemisféricas están fabricadas de silicio y se utilizan para enfocar, refractar o modular la dirección de propagación de las ondas terahertz. Las ondas terahertz (THz) son ondas electromagnéticas con frecuencias de ~0,1 - 10 THz (~3 mm - 30 μm, 3 cm⁻¹ - 300 cm⁻¹), entre las regiones de microondas y el infrarrojo medio. Para aplicaciones terahertz convencionales, utilizamos el material de Silicio de Zona Flotante de Alta Resistividad (HRFZ-Si) para fabricar lentes hemisféricas o superhemisféricas de silicio debido a su excelente transmitancia en la banda terahertz.
En los dispositivos terahertz, a través de técnicas avanzadas de fabricación de silicio, las lentes hemisféricas de silicio en terahertz transmiten la radiación terahertz de manera eficiente, actúan como colectores de luz y moduladores de la propagación de la luz, ayudan a colimar y enfocar los haces terahertz y garantizan que la pérdida de fuerza de la señal sea mínima. Las aplicaciones incluyen las comunicaciones inalámbricas, la tecnología de imágenes y la detección de seguridad.
Common specification >

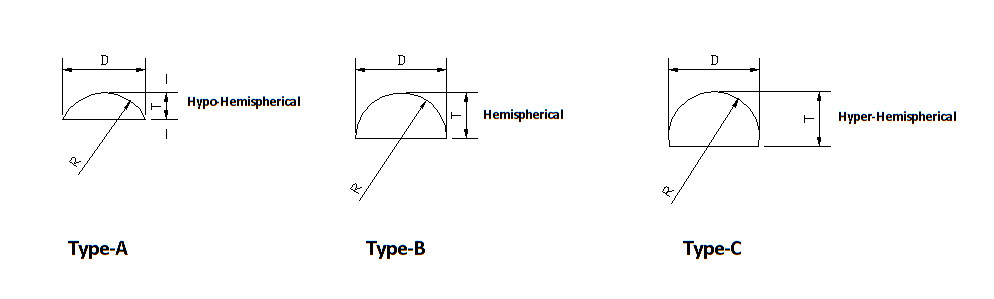

Type >
Accuracy Class >
Application Note >
| Material | HRFZ-Si |
| Diámetros Disponibles | 8-80mm |
| Apertura clara | ＞=90% |
| Calidad de superficie | 60-40 |
| Precisión de superficie | Desviación de +/-0,01 mm con respecto a la esfera y el plano ideales |
| Accuracy Class | Tolerancia de Diámetro(mm) | Tolerancia de Radio(mm) | Tolerancia de Espesor (mm) |
| Clase 1 | ±0.1mm | ±0.05mm | ±0.05mm |
| Clase 2 | ±0.2mm | ±0.1mm | ±0.1mm |
| Clase 3 | ±0.2mm | ±0.1mm | ±0.2mm |
La aplicación de las lentes hemisféricas de silicio en el rango del terahertz se encuentra principalmente en la modulación y detección de las ondas terahertz.
Las ondas terahertz se encuentran entre las microondas y la radiación infrarroja en el espectro electromagnético y poseen propiedades únicas como una gran capacidad de penetración, alta seguridad y una banda de ancho de transitorio extremadamente amplia, por lo que se utilizan ampliamente en la formación de imágenes, defensa y seguridad nacional, detección de muestras biológicas y comunicación inalámbrica. En estas aplicaciones, los moduladores terahertz se utilizan para modular las propiedades electromagnéticas de las ondas terahertz, como la fase, la amplitud y el estado de polarización.
El silicio se utiliza ampliamente en los moduladores terahertz como un material de sustrato común para las bandas terahertz. Sin embargo, la débil absorción de luz del sustrato de silicio hace difícil obtener una gran profundidad de modulación, lo cual limita el rendimiento de los moduladores terahertz con sustrato de silicio. No obstante, la aplicación de los hemisferios de silicio sigue siendo importante, especialmente en la mejora de la eficiencia en la generación y detección de ondas terahertz.
En resumen, aunque los moduladores terahertz con sustrato de silicio enfrentan algunos desafíos técnicos, las lentes hemisféricas de silicio en el rango del terahertz juegan un papel importante en la mejora de la eficiencia en la generación y detección de las ondas terahertz, así como en tener aplicaciones promisorias en el diseño de cristales fotónicos y metamateriales terahertz.
Otra aplicación de las lentes de silicio en el rango del terahertz es la detección de gases traza de forma muy sensible, las mediciones de espesor y la inspección en tiempo real de muestras en cintas transportadoras que se mueven a alta velocidad.
La tecnología terahertz, debido a sus propiedades ópticas y eléctricas únicas, ha mostrado aplicaciones promisorias en varios campos. En concreto, en la detección de gases traza de forma muy sensible, la tecnología terahertz puede proporcionar una alta resolución espectral, lo que hace de los espectrómetros en el dominio de la frecuencia una opción ideal. En el campo de las mediciones del espesor de capas, la tecnología terahertz ofrece mediciones sin contacto por medio de sistemas en el dominio del tiempo, por ejemplo, en la extrusión de piezas plásticas y la caracterización de acabados de pintura en el sector automovilístico. Además, para la inspección en tiempo real de muestras sobre cintas transportadoras que se mueven a alta velocidad, la tecnología terahertz es capaz de medir muestras a una tasa de hasta 500 KSPS (kilosamples por segundo), lo que garantiza la precisión y la eficiencia en la inspección en tiempo real.
Las lentes de silicio en el rango del terahertz, como un componente importante de la tecnología terahertz, permiten la colimación y la focalización de los haces terahertz. Estas lentes no solo mejoran el rendimiento de los sistemas terahertz sino que también amplían el ámbito de aplicaciones de la tecnología terahertz. Por ejemplo, el empleo de las lentes de silicio en el rango del terahertz permite una detección de gases traza con una mayor precisión, una medición del espesor de capas más exacta y el control de la calidad de los productos en tiempo real en las líneas de producción de alta velocidad.
Contáctenos para obtener descuentos en piezas en stock superiores a 10 unidades y cantidades por volumen/OEM.
| N.º de tipo | Ficha técnica | Type | Accuracy Class | Diameter (mm) | Radius | Thickness (mm) | Unit Price (USD) | |
|---|---|---|---|---|---|---|---|---|
| CLZ-Hyper-05-2775 | PDF > | Type-C | Class 1 | 5.00 | 2.50 | 2.775 | $100.00 | |
| CLZ-HEM-04-200 | PDF > | Type-B | Class 1 | 4.00 | 2.00 | 2 | $75.00 | |
| CLZ-Hyper-12-740 | PDF > | Type-C | Class 2 | 12.00 | 6.00 | 7.40 | $200.00 | |
| CLZ-Hyper-10-650 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.50 | $150.00 | |
| CLZ-Hyper-10-625 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.25 | $150.00 | |
| CLZ-HEM-10-500 | PDF > | Type-B | Class 2 | 10.00 | 5.00 | 5.00 | $100.00 | |
| CLZ-HEM-25-1250 | PDF > | Type-B | Class 2 | 25.00 | 12.50 | 12.50 | $300.00 | |
| CLZ-Hyper-12-700 | PDF > | Type-C | Class 2 | 12.00 | 6.00 | 7.00 | $200.00 | |
| CLZ-HEM-12-600 | PDF > | Type-B | Class 3 | 12.00 | 6.00 | 6.00 | $150.00 | |
| CLZ-Hyper-10-640 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.40 | $200.00 | |
| CLZ-Hyper-10-617 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.17 | $150.00 | |
| CLZ-Hyper-10-610 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.10 | $150.00 | |
| CLZ-Hyper-10-607 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.07 | $150.00 | |
| CLZ-Hyper-10-605 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.05 | $150.00 | |
| CLZ-Hyper-10-600 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 6.00 | $150.00 | |
| CLZ-Hyper-10-585 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 5.85 | $150.00 | |
| CLZ-Hyper-10-577 | PDF > | Type-C | Class 1 | 10.00 | 5.00 | 5.77 | $150.00 |
