◢Lentes Meniscos
Características Físicas y Estructura Básica

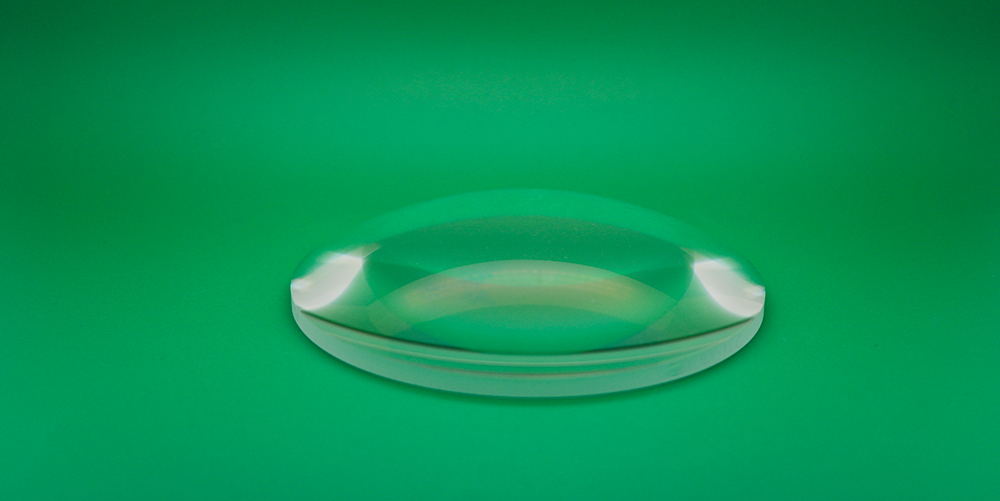

La estructura básica de una lente menisco presenta una forma asimétrica, con un lado convexo y otro lado cóncavo, lo que provoca efectos de refracción y enfoque específicos de la luz que atraviesa la lente menisco. La diferencia entre el grosor del centro óptico y el grosor del borde, así como los radios de curvatura de las superficies convexa y cóncava, determinan en conjunto el rendimiento óptico de la lente menisco.
Características Ópticas
Longitud de Focal Positiva y Negativa: Control Óptico Flexible
La longitud de focal de una lente menisco puede ser positiva o negativa, dependiendo de su forma y material. Una lente menisco positiva (con una curvatura convexa mayor) actúa generalmente como una lente convergente, enfocando los rayos de luz paralelos en un solo punto focal, de manera similar al efecto de una lupa. Una lente menisco negativa (con una curvatura cóncava mayor), por otro lado, hace que la luz se disperse, de manera similar a una lente divergente, y se utiliza comúnmente para la expansión de haces o para ajustar la trayectoria óptica.
Enfoque y Divergencia: Control Detallado de las Trayectorias de la Luz
La superficie convexa de una lente menisco positiva tiene una capacidad de convergencia más fuerte que el efecto de divergencia de su superficie cóncava, por lo que, en general, permite que la luz se concentre, lo que la hace adecuada para aplicaciones como el enfoque de láser y los objetivos de microscopio. La superficie cóncava de una lente menisco negativa tiene un efecto de divergencia más pronunciado y se utiliza a menudo en escenarios que requieren la expansión de un haz de láser o el ajuste de la trayectoria de la luz, como la expansión de un haz de láser y los oculares de telescopio.
Características Principales
Diseño Asimétrico: Ventajas Ópticas Únicas
La combinación de las superficies convexa y cóncava de la lente menisco la diferencia de las lentes comunes. Esta estructura asimétrica le permite desempeñar un papel especial en los sistemas ópticos, siendo capaz de comprimir o expandir los haces para satisfacer diversas necesidades ópticas y también de ajustar la dirección de la trayectoria de la luz. Por ejemplo, puede utilizarse para el ajuste fino del ángulo del haz en los sistemas de láser.
Corrección de Aberraciones: Mejora de la Claridad de los Sistemas Ópticos
Los sistemas ópticos a menudo sufren problemas como la aberración esférica y la aberración cromática debido a la refracción irregular de la luz, lo que resulta en imágenes borrosas o distorsión de color. Una lente menisco puede reducir eficazmente estas aberraciones al controlar con precisión la curvatura de sus dos superficies. La lente menisco optimiza la convergencia de la luz, haciendo que el foco sea más nítido y logrando el efecto de corregir la aberración esférica. También puede reducir la separación de la luz de diferentes colores, mejorando así la calidad de la imagen y suprimir la aberración cromática.
Capacidad de procesamiento de haces: La lente menisco actúa como un "regulador de haces" en un sistema óptico, siendo capaz de ajustar el diámetro del haz (expandirlo o contraerlo).
Cambiar la dirección del haz (ajustar fino la trayectoria óptica), optimizar el efecto de enfoque (aumentar la densidad de energía o la uniformidad). Una lente menisco puede combinarse con una lente positiva o negativa, logrando diversos requisitos funcionales a través de un diseño óptico razonable.
CLZ Optical Co., Ltd. ofrece un catálogo de lentes meniscos fabricados con diversos materiales, como vidrio óptico, sílice fundida, etc., y en distintas especificaciones. Además, proporcionamos lentes meniscos fabricados de forma personalizada a partir de dibujos o especificaciones del cliente, los cuales pueden ser procesados y recubiertos con precisión de acuerdo con los requisitos del cliente.
Campos de aplicación y casos típicos
Objetivo de Cámara:
La lente menisco, a través de su diseño de superficie curva único, puede compensar de manera efectiva la aberración esférica que se produce cuando la luz atraviesa las lentes esféricas, lo que hace que la calidad de la imagen en el centro y en los bordes sea más consistente. En el diseño de lentes apocromáticas, la lente menisco se utiliza en conjunto con elementos de fluorita, lo que puede mejorar significativamente la desviación del foco de la luz roja/azul, logrando una coincidencia más precisa de los tres colores primarios.
Lentes Objetivos de Microscopio:
En objetivos de alta potencia, la lente menisco se utiliza como lente de campo, lo que puede compensar la curvatura de campo causada por el objetivo principal, garantizando una nitidez consistente en todo el campo de visión.
En sistemas de microscopio confocal, la lente menisco controla con precisión las características de enfoque del haz de láser, mejorando la resolución longitudinal de la imagen tridimensional.
Equipo de Imagenología Médica:
En los endoscopios, la lente menisco se puede utilizar para ajustar la fuente de luz, mejorando la nitidez de la imagen y el campo de visión.
En los instrumentos de diagnóstico oftalmológico, la lente menisco se puede utilizar para corregir la dirección de la luz y ampliar el rango de escaneo del fondo de ojo.
Sistema Láser:
En el sistema de la máquina de corte con láser de fibra, la lente menisco de sílice fundida (con la superficie convexa orientada hacia la fuente de láser) y la lente de enfoque forman un sistema óptico compuesto, el cual reduce la distorsión de la frente de onda mientras elimina las aberraciones de orden superior en el sistema óptico compuesto para optimizar la calidad del haz.
En el sistema de lidar, la lente menisco, a través de su diseño de curvatura asimétrica, puede controlar de manera efectiva la distribución de la fase de la frente de onda del haz de láser, logrando un control preciso del ángulo de divergencia del láser. En la aplicación de la banda láser, una configuración típica puede comprimir el ángulo de divergencia original, mejorando significativamente la relación señal-ruido de la detección a larga distancia.
