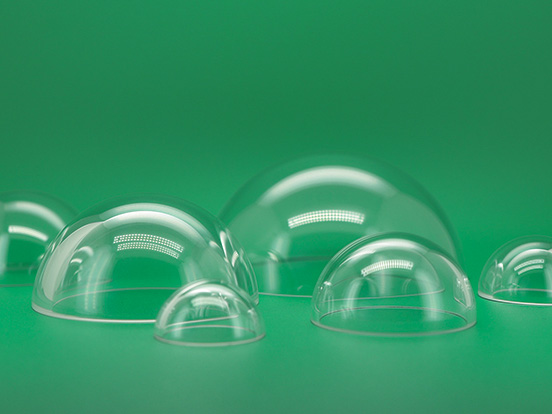

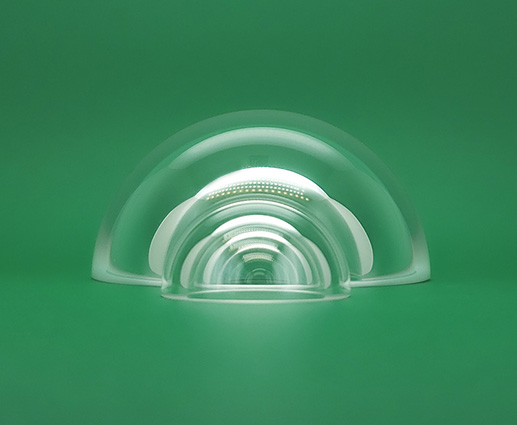

Cúpula óptica
La Cúpula Óptica está compuesta por dos superficies ópticas paralelas. En el campo de la óptica, las cúpulas son únicas porque, a diferencia de cualquier otro componente óptico, el atributo fundamental de la cúpula es no tener ningún efecto óptico. Los espejos reflejan la luz, las lentes desvían la luz y, en un caso ideal, las cúpulas no alteran nada. Típicamente, como elemento principal en un sistema óptico, una cúpula está a menudo expuesta al entorno para resistir la erosión causada por el viento y la lluvia en los pirómetros, y también sirve como puntos de vista a alta presión en las cámaras submarinas y en los sumergibles.
Las cúpulas ópticas son lentes con dos superficies esféricas concéntricas. A veces se las denomina placas paralelas dobladas. En consecuencia, es habitual definir el paralelismo entre dos superficies como la variación máxima de espesor entre las dos superficies. En las cúpulas perfectas, el radio convexo es igual a la suma del espesor de la cúpula y el radio cóncavo. A veces se desean pequeñas desviaciones de esa regla.
Estas cúpulas ópticas de protección son productos ópticos de alta calidad que se producen mediante un pulido de precisión. Garantizan una protección clara y sin distorsión para el objetivo de tu cámara u otros equipos sensibles.
CLZ Optics cuenta con un amplio stock de Cúpulas Ópticas para garantizar que podamos responder rápidamente a las necesidades de los clientes. Nuestro stock abarca una variedad de cúpulas ópticas de diferentes materiales y especificaciones, incluyendo, entre otros, cúpulas de vidrio óptico, cúpulas de sílice fundida, cúpulas de zafiro y cúpulas de silicio.
No solo proporcionamos productos de tamaños estándar, sino que también apoyamos el diseño y la fabricación personalizados de acuerdo con las necesidades específicas de los clientes, con el fin de satisfacer las necesidades de aplicaciones específicas en cuanto a rendimiento óptico y resistencia mecánica. Con un inventario suficiente y ciclos de producción rápidos, CLZ Optics puede ofrecer a los clientes soluciones eficientes y flexibles para garantizar que los proyectos se lleven a cabo a tiempo y sin verse afectados por retrasos en el suministro de componentes. Además, todos los productos pasan por un estricto proceso de control de calidad para garantizar que cada cúpula óptica enviada tenga una excelente consistencia y fiabilidad.
Material Option >
Custom Capabilities >
Transportation >
Los materiales comunes para cúpulas ópticas son H-K9L, el equivalente N-BK7, N-BK10, N-K5, sílice fundido y silicio.
-H-K9L, N-BK7, N-BK10 y N-K5
Tienen características similares, son un material relativamente duro, con una excelente durabilidad química y una transmisión más amplia. Estas características los hacen muy adecuados para proteger los detectores termoeléctricos de los pirónometros.
-K9L y N-BK7
Con excelentes propiedades mecánicas y químicas, también ofrecen una excelente transmisión desde los 300 nm hasta los 2 µm, con muy pocas burbujas e inclusiones, lo que los hace perfectos para aplicaciones visibles de alto rendimiento. La cúpula óptica más gruesa es ideal para aplicaciones submarinas como los vehículos submarinos no tripulados (ROV, por sus siglas en inglés), la detección de tuberías y la exploración submarina, y se utiliza ampliamente en el sector marino y en la exploración petrolera submarina. Estos materiales son duraderos, resistentes al agua y a la corrosión, lo que garantiza que las cúpulas ópticas puedan soportar la presión y las propiedades corrosivas del agua salada.
1. Robot ROV submarino
Estos vehículos submarinos no tripulados están equipados con cámaras y sensores que les permiten navegar y explorar el entorno submarino. Al utilizar cúpulas ópticas, los ROV pueden capturar imágenes y datos de alta calidad que son esenciales para una amplia variedad de aplicaciones, entre las que se incluyen la biología marina, la geología, la arqueología y la inspección de infraestructuras submarinas.
2. Fotografía submarina
La cámara submarina es un dispositivo de cámara diseñado específicamente para la filmación bajo el agua, con una cúpula óptica de rendimiento superior que protege la cámara de la intensa presión submarina.
-Sílice fundido
Con excelentes propiedades mecánicas y químicas, el cuarzo ultravioleta tiene una alta transmisión en el rango de 200 a 400 nm y el cuarzo infrarrojo tiene una excelente transmisión desde el ultravioleta hasta el infrarrojo cercano (NIR) de 3600 nm. Son una buena opción para los piránometros de alta calidad y los radiómetros ultravioletas, y la sílice fundida ultravioleta también es una opción común para las aplicaciones submarinas.
-Silicio
Con una buena transmisión en el infrarrojo, se utiliza para los pirgeómetros.
Los materiales que pueden ser personalizados son los vidrios ópticos, la sílice fundida y el silicio：
| Materiales | Rango de dimensiones | |
| Sílice fundida ultravioleta | Diámetro de 15 mm a 125 mm | |
| Sílice fundida infrarroja | Diámetro de 15 mm a 100 mm | |
| Vidrios ópticos | H-K9L de CDGM | Diámetro de 15 mm a 165 mm con pulido de alta calidad |
| Diámetro de 165 mm a 280 mm con pulido comercial | ||
| Vidrio óptico de Schott u Ohara | Diámetro de 15 mm a 125 mm | |
| Silicon | Diámetro de 15 mm a 80 mm | |
| Nuestro método de envío | |||
| Transportistas opcionales | DHL | UPS | FedEX |
| Si tienes tu propia cuenta de servicio de envío express | √ | √ | √ |
Si no tienes tu propia cuenta de servicio de envío express, países de envío y gastos de flete | De 3 a 5 días hábiles | ||
| Estatuto general de prescripción legal | De 3 a 5 días laborables | De 3 a 6 días laborables | De 4 a 7 días laborables |
Contáctenos para obtener descuentos en piezas en stock superiores a 10 unidades y cantidades por volumen/OEM.
| N.º de tipo | Ficha técnica | Material | Diameter (mm) | Thickness (mm) | Height of DOME | Unit Price | |
|---|---|---|---|---|---|---|---|
| CLZ-Dome-024 | PDF > | H-K9L | 24 | 2 | 13 | $100.00 | |
| CLZ-DOME-030FS-A | PDF > | Fused Silica | 30 | 2 | 15 | $350.00 | |
| CLZ-Dome-025 | PDF > | H-K9L | 25 | 2 | 12.5 | $100.00 | |
| CLZ-DOME-050FS-A | PDF > | Fused Silica | 50 | 2 | 25 | $400.00 | |
| CLZ-Dome-028 | PDF > | H-K9L | 28 | 1.5 | 14 | $100.00 | |
| CLZ-DOME-030D | PDF > | H-K9L | 30 | 2 | 16 | $100.00 | |
| CLZ-Dome-030E | PDF > | H-K9L | 30 | 2 | 15 | $100.00 | |
| CLZ-Dome-030F | PDF > | H-K9L | 30 | 4 | 16 | $100.00 | |
| CLZ-DOME-032 | PDF > | H-K9L | 32 | 4 | 17 | $100.00 | |
| CLZ-Dome-040 | PDF > | H-K9L | 40 | 2 | 20 | $125.00 | |
| CLZ-DOME-100C | PDF > | Fused Silica | 100 | 4 | 50 | $1,500.00 | |
| CLZ-Dome-041 | PDF > | H-K9L | 41 | 1.5 | 20.5 | $125.00 | |
| CLZ-Dome-050A | PDF > | H-K9L | 50 | 2 | 25 | $150.00 | |
| CLZ-DOME-050C | PDF > | H-K9L | 50 | 7 | 25 | $150.00 | |
| CLZ-DOME-050D | PDF > | H-K9L | 50 | 4 | 25 | $150.00 | |
| CLZ-Dome-060B | PDF > | H-K9L | 60 | 5 | 30 | $175.00 | |
| CLZ-DOME-101B | PDF > | Fused Silica | 101 | 11.9 | 50.5 | $1,500.00 | |
| CLZ-DOME-065 | PDF > | H-K9L | 65 | 3 | 32.5 | $175.00 | |
| CLZ-Dome-075A | PDF > | H-K9L | 75 | 3 | 37.5 | $200.00 | |
| CLZ-Dome-075B | PDF > | H-K9L | 75 | 5 | 37.5 | $200.00 | |
| CLZ-Dome-076 | PDF > | H-K9L | 76 | 5.5 | 38 | $200.00 | |
| CLZ-Dome-094 | PDF > | H-K9L | 94 | 7 | 47.1 | $250.00 | |
| CLZ-Dome-100B | PDF > | H-K9L | 100 | 4 | 50 | $300.00 | |
| CLZ-Dome-101 | PDF > | H-K9L | 101 | 11.9 | 50.5 | $300.00 | |
| CLZ-Dome-102 | PDF > | H-K9L | 102 | 11 | 51 | $300.00 | |
| CLZ-Dome-104 | PDF > | H-K9L | 104 | 4 | 52 | $300.00 | |
| CLZ-Dome-114 | PDF > | H-K9L | 114 | 7.25 | 57 | $350.00 | |
| CLZ-Dome-124 | PDF > | H-K9L | 124 | 9.53 | 61.92 | - | |
| CLZ-Dome-165 | PDF > | H-K9L | 165 | 16.51 | 82.55 | - |
