Plano-Concave Lenses

Inicio > Acciones en línea > Lentes esféricas > Plano-Concave Lenses
Plano-Concave Lenses
Plano-Concave Lenses VER PRODUCTOS Plano-Concave Lenses SOLICITAR PRESUPUESTO

Plano-Concave Lenses

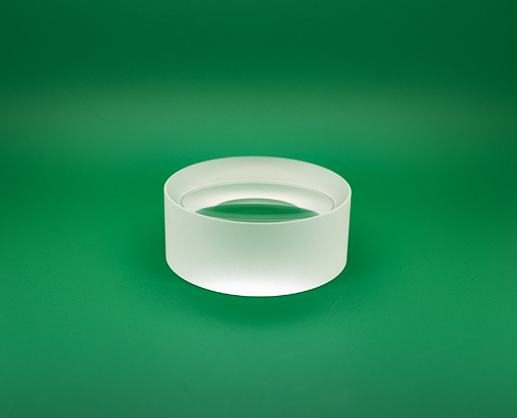

Una lente plano cóncava es un elemento óptico versátil que posee una longitud focal negativa. A diferencia de otras lentes que convergen los rayos de luz y los enfocan en un punto único, las lentes plano cóncavas divergen los rayos de luz, dispersándolos en diferentes direcciones. Esta característica de las lentes plano cóncavas les permite ser utilizadas en expandidores de haz, sistemas de proyección y más.   Además de expandidores de haz y sistemas de proyección, la lente plano cóncava ofrece una serie de otras aplicaciones. En instrumentos ópticos, a menudo se utiliza para colimar fuentes de luz. La colimación es el proceso de alinear rayos de luz paralelos. Al emplear una lente plano cóncava, diverge la luz incidente para producir una salida paralela que permite mediciones precisas en dispositivos como espectrómetros, sensores ópticos y telescopios astronómicos.


La CLZ Optical Co., Ltd. dispone en stock de lentes plano cóncavas con diámetros que van de 10 mm a 250 mm y una amplia gama de longitudes focales para satisfacer sus necesidades. También podemos personalizar componentes ópticos según sus requisitos utilizando una variedad de materiales ópticos, como vidrio óptico, sílice fundida, silicio.

Póngase en contacto con nuestro equipo de ventas.

Para obtener un presupuesto para sus necesidades personalizadas, envíenos su plano o especificación.

CUSTOM OPTIONS >

CUSTOM COATING OPTIONS >

EDGING & BLACKEN OPTION >

See Also >

Materiales:                                Vidrio Óptico, Silicio Fundido y Silicio   Dimensiones:                           Diámetros de 10 mm a 250 mm   Terminación de Borde:            Ennegrecida   Superficies:                              80-50 a 20-10 Escratch dig (Clasificación de Arañazos y Picaduras)   Centración:                               Hasta 30 segundos   Irregularidad:                            Hasta 1/10 de onda   Opciones de Recubrimiento:  Recubrimientos AR de capa única y multicapa

Recubrimiento de flúoruro de magnesio monocapa   Antireflejante de banda ancha (BBAR)   Recubrimiento AR de longitud de onda única (recubrimiento V)   Recubrimiento AR de doble banda (recubrimiento W)


Podemos modificar el diámetro de las lentes y ennegrecer los bordes en ópticos de stock para satisfacer sus requisitos.

Esto permite lograr:

- El diámetro del óptico de stock se reduce de tamaño grande a pequeño con tolerancias de diámetro más estrictas.   - La zona recubierta es un recubrimiento continuo que se extiende hasta los bordes del componente óptico. (Borde posterior al recubrimiento)   - Las lentes ennegrecidas en el borde, o lentes tinteadas, minimizan la luz dispersa (stray light) dentro de un sistema óptico.


Contáctenos para obtener descuentos en piezas en stock superiores a 10 unidades y cantidades por volumen/OEM.

Añadir a la lista de presupuestos

Comprar por

Diameter (mm)

0 200

Aceptar

EFL (mm)

0 -1000

Aceptar

Material

BK7 or equivalent
UVFS
H-F4
H-K51

Coating

Uncoated
MgF2 AT 550nm
BBAR Ravg<0.35% AT 420-680nm
BBAR Ravg<0.8% AT 400-900nm
BBAR Ravg<0.5% AT 630-1100nm
BBAR Ravg<0.5% AT 750-1500nm

Categorías relacionadas

CLZ Optics Co., Ltd. ofrece una diversa gama de lentes plano-concavos para satisfacer sus necesidades específicas. Nuestro catálogo de productos incluye:


Lente Plano-Concavo Sin Recubrir: Estos lentes han sido procesados ópticamente y son adecuados para various experimentos y aplicaciones ópticas básicas. Podemos proporcionar lentes plano-concavos sin recubrir o con opciones de recubrimiento específicas según los requisitos del cliente, para satisfacer necesidades de aplicación más avanzadas y complejas.


Lentes Plano-Concavos Recubiertos:


  • Lente plano-concavo recubierto con flúoruro de magnesio monocapa para luz visible (400-700nm)

  • Lente plano-concavo recubierto con antireflejante de banda ancha (BBAR) para 420-680nm

  • Lente plano-concavo recubierto con antireflejante de banda ancha (BBAR) para 400-950nm (VIS-NIR-1)

  • Lente plano-concavo recubierto con antireflejante de banda ancha (BBAR) para 630-1100nm (NIR-1)

  • Lente plano-concavo recubierto con antireflejante de banda ancha (BBAR) para 1050-1700nm (VIS-NIR-2)


Servicios de Personalización y Recubrimiento
Además del catálogo estándar de productos, CLZ Optics Co., Ltd. también ofrece lentes plano-concavos personalizados y servicios de recubrimiento para satisfacer sus requisitos específicos. Nuestro equipo de expertos trabajará de cerca con usted para garantizar que obtenga lentes que cumplan con las especificaciones de rendimiento, los requisitos de recubrimiento y otros parámetros críticos.


Aplicaciones de los Lentes Plano-Concavos
Los lentes plano-concavos, que cuentan con una superficie plana y una superficie cóncava, tienen una amplia gama de aplicaciones en diversos campos. A continuación, se presentan las descripciones detalladas de sus aplicaciones:


  1. Imagen Óptica y Fotografía: En los sistemas de imagen óptica, los lentes plano-concavos se utilizan para corregir la forma del haz y eliminar aberraciones, mejorando así la calidad de la imagen.

  2. Tecnología Láser e Instrumentos Ópticos: En los sistemas láser, los lentes plano-concavos se utilizan para expandir el tamaño de los haces láser, haciéndolos más anchos para satisfacer necesidades de aplicación específicas.

  3. Observación Militar y Monitoreo de Seguridad: El efecto divergente de los lentes plano-concavos puede dispersar la luz, ayudando a los observadores a ver un campo de visión más amplio.

  4. Visión Artificial y Sistemas de Proyección: En la visión artificial, los lentes plano-concavos se pueden utilizar como componentes ópticos para dispositivos como lentes de cámaras industriales.

  5. Investigación Científica y Experimentos: En física experimental e investigación óptica, los lentes plano-concavos se utilizan a menudo para manipular y controlar la propagación de los haces de luz.

  6. Otros Campos: Los lentes plano-concavos también se utilizan ampliamente en equipos ópticos médicos, dispositivos de comunicaciones ópticas y diversos instrumentos ópticos de precisión, desempeñando un papel irreemplazable.


CLZ Optics Co., Ltd. garantiza que tenga los lentes adecuados para sus necesidades de aplicación mediante la provisión de lentes plano-concavos sin recubrir y recubiertos, así como servicios de personalización.
