Recubrimiento de fluoruro de magnesio de capa simple
El fluoruro de magnesio es el material de recubrimiento óptico más antiguo y común, con excelentes propiedades. Después de años de exploración y aprendizaje, CLZ Precision Optics Co., Ltd. ha acumulado experiencia en cómo mejorar el proceso de recubrimiento de fluoruro de magnesio. Hasta la fecha, hemos formado un sistema de recubrimiento de alta calidad, económico y práctico. Si está buscando un fabricante de recubrimientos confiable, somos su elección correcta. ¡Bienvenido a consultar!

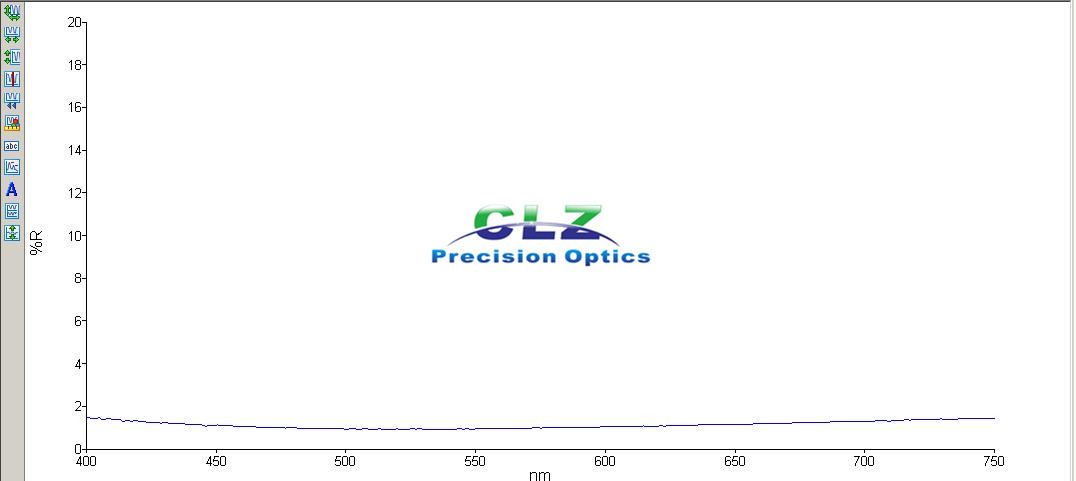

El recubrimiento antireflexión de fluoruro de magnesio tiene un índice de refracción bajo (N = 1.38), baja pérdida óptica, un rango de transmisión de 120 nm a 8000 nm, alta resistencia mecánica y un alto umbral de daño por láser. Por lo tanto, se usa ampliamente en elementos ópticos, especialmente en elementos ópticos ultravioleta. Se aplica fácilmente mediante deposición en vacío y forma un recubrimiento duro y duradero.
materiales | Índice de refracción | Reflectividad superficial antes de la aplicación del recubrimiento | Reflectividad superficial después de la aplicación del recubrimiento |
Vidrio sin recubrimiento | - | 4％ | 1.3％ |
K9 | 1.52 | 4.25% | 1.3% |
BK7 | 1.517 | 4.25% | 1.3％ |
zafiro | 1.77 | 4.93％ | 1.8％ |
Aplicaciones：
Según diferentes campos de aplicación, como los sistemas ópticos de formación de imágenes, los sistemas ópticos de láser, los instrumentos ópticos, las comunicaciones por fibra óptica, la tecnología láser, la óptica integrada, las fuentes de luz fría y otros campos de alta tecnología, se pueden depositar películas delgadas de fluoruro de magnesio en elementos ópticos que se aplican en los diferentes campos mencionados anteriormente. Los elementos ópticos pueden ser lentes ópticas, prismas ópticos, ventanas ópticas y espejos ópticos. Las películas delgadas de fluoruro de magnesio juegan un papel en la reducción de la luz reflejada.
¿Qué factores afectan el efecto del recubrimiento de fluoruro de magnesio?
Desde su fundación, CLZ Precision Optics Co., Ltd. ha estudiado y explorado continuamente la tecnología de recubrimiento de alta calidad, económica y práctica, y ha formado un sistema de recubrimiento maduro. De acuerdo con sus necesidades, podemos proporcionarles recubrimientos antirreflectivos (AR) de fluoruro de magnesio de una sola capa de alta calidad.
Factores principales que afectan el efecto del recubrimiento de fluoruro de magnesio
1.Espesor y uniformidad de la película delgada.
El espesor de la película afecta directamente el efecto antirreflectante de la luz incidente en diferentes longitudes de onda. La uniformidad del espesor de la película afectará directamente la estabilidad y la fiabilidad de los elementos ópticos.
2.Estado del material de partida del fluoruro de magnesio.
El fluoruro de magnesio en polvo es una acumulación natural depositada de forma suelta, con una gran cantidad de poros entre las partículas y una gran cantidad de agua de cristalización. Durante el prefundido y el recubrimiento, el fluoruro de magnesio y el agua son propensos a sufrir una reacción de dismutación para producir óxido de magnesio y gas de ácido fluorhídrico. Tanto la fuga de los poros como la del aire harán que el grado de vacío disminuya bruscamente o que se produzcan salpicaduras, prolongará el ciclo de recubrimiento y reducirá la calidad del recubrimiento. La reacción de dismutación dará lugar a un índice de refracción más alto de la película.
Aunque el fluoruro de magnesio en forma de tabletas eliminó algunos poros durante el proceso de prensado en frío, los poros no pudieron ser eliminados completamente debido a la imposibilidad de liberar los poros y estaba presente una pequeña cantidad de agua de cristalización. Durante el proceso de recubrimiento, todavía se produjeron desviaciones en la desgasificación, las salpicaduras y el índice de refracción de la formación de la película.
El fluoruro de magnesio cristalino es procesado mediante procesos de pretratamiento en vacío a baja temperatura, desgasificación a alta temperatura y otros procesos. El interior de la estructura del fluoruro de magnesio cristalino tratado es uniforme, lo que elimina en la mayor medida posible causas internas como la desgasificación, las salpicaduras y las malas reacciones químicas, y optimiza las condiciones de recubrimiento y la calidad de la película.
3.Calidad de evaporación de los materiales de partida
La selección de la materia prima de la calidad adecuada es muy importante para el rendimiento antirreflectante de la película, y es el requisito previo para obtener una película cercana al espesor ideal (d = λ / 4N). La calidad real de evaporación de la materia prima (diferente del peso de evaporación nominal) tiene una relación lineal con el espesor de la película.
4. Fuente de evaporación
Para diferentes materias primas, deben seleccionarse diferentes métodos de evaporación para maximizar las ventajas del método de evaporación al vacío. Para las materias primas con un tamaño de partícula más pequeño o un punto de fusión más bajo (fluoruro de magnesio), la resistencia térmica es más fácil de controlar que la evaporación por haz de electrones. Además, se puede evitar la contaminación de la materia prima.
5.Espaciado y posición de los elementos ópticos
El sustrato se coloca en el centro de la plato giratorio para que el recubrimiento de película sea más grueso y uniforme que el depuesto en la parte lateral del sustrato.
Basado en los factores anteriores, CLZ Precision Optics Co., Ltd. ha encontrado soluciones efectivas para garantizar la calidad del recubrimiento. Además, probamos los elementos ópticos después de aplicar el recubrimiento mediante equipos de detección para ofrecer soporte técnico. Esperamos con interés su consulta, por favor, póngase en contacto con nosotros en: talia@clzoptics.com.
